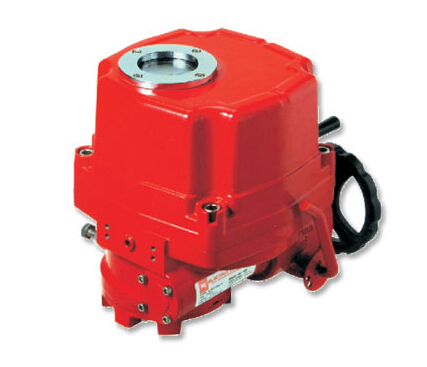

HQ電動執行器

特征
本產品總結了許多電動執行器的各種不足，進行改進后，推出的產品。其中許多關鍵部件均采用德國或日本進口件，結構緊湊，質量可靠，性能優越。主要特性有：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用SPG鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈（SLU）可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.扭距開關（除HQ-008外）—可提供過載保護，防止損壞電機。（出廠前以設定好，請用戶不要隨便更改設置）。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
12.PCU板—結構緊湊合理，將PCU板內置于機殼內。

HQ電動執行器性能參數 型號最大輸出扭矩動作時間最大軸徑電機F級額定電流（A）60/50Hz手輪轉數重量60/50Hz單相三相Kg－m90°mmW110V220V380V440VNKgHQ－008813/16Ф20151.10/0.950.55/0.54N/AN/A107.4HQ－0151521/25Ф22401.65/1.670.88/0.840.31/0.310.30/0.311116.6HQ－0202021/25Ф22401.67/1.670.89/0.850.31/0.310.30/0.311116.6HQ－0303026/31Ф35401.85/1.860.92/0.920.35/0.350.34/0.3413.522HQ－0505026/31Ф35903.60/3.621.55/1.580.59/0.590.58/0.5813.523HQ－0606026/31Ф35903.65/3.621.60/2.200.60/0.590.59/0.5813.523HQ－0808031/37Ф451804.10/4.102.15/2.200.85/0.850.79/0.7916.529HQ－12012031/37Ф451804.20/4.102.35/2.300.87/0.870.81/0.8116.529HQ－20020093/112Ф651804.10/4.102.15/2.300.85/0.850.79/0.7949.575HQ－30030093/112Ф651804.20/4.102.35/2.300.87/0.870.81/0.8149.575HQ電動執行器標準件技術參數外殼防水級別IP67，NEMA4 and 6電機電源110/220V AC 1PH，380/440V AC 3PH，50/60Hz，±10%控制電源110/220V AC 1PH，50/60 Hz，±10%負載率（開關）S2 30%電機鼠籠式異步電動機限位開關2 X 開/關，SPDT，250V AC 10A輔助限位開關2 X 開/關，SPDT，250V AC 10A（HQ-008除外）扭矩開關開/關，SPDT，250V AC 10A（HQ-008除外）行程90o±10o（0o~110o）失速保護/操作溫度內置熱保護，開150oC±5oC /關 97oC±15oC指示器連續的位置指示手動操作機械離合機構自鎖裝置蝸輪，蝸桿機構提供自鎖機械限位2個外部調整螺栓干燥器7-10W（110/220V AC）防冷凝接線孔2個PF 3/4”環境溫度-20oC—+70oC潤滑鋁基潤滑脂（EP型）材料鋼，鋁合金，鋁青銅，聚碳酸脂環境濕度最大90% RH（非凝結）抗震性能X Y Z 10g，0.2~34 Hz,30分鐘外涂層干粉，環氧聚脂

HQ電動執行器可選件技術參數

EXA防爆外殼（EexdⅡ BT4）HQ系列WTA防水外殼（IP68，10M，250HR）HQ系列PIU電位計（1K-10K）除HQ-008IMS反向電磁控制和傳送集成電機啟動器除HQ-008PCU比例控制單元（輸入，輸出4-20mADC）除HQ-008ATS附加扭矩開關（SPDT X2 250V AC 10A）除HQ-008LCU現場控制單元（遠程控制/開/停/關選擇開關）除HQ-008CPT電流位置傳感器（輸出4-20mADC）除HQ-008RBP可充電電池（斷電應急控制）除HQ-015，020，030，050EXT120o，180o，270o轉角除HQ-200，300DCM直流電機（24VDC）除HQ-015，020，030LPA臥式安裝，帶輸出拐臂除HQ-008SLU信號指示單元（白-電源，綠-開，紅-關，黃-扭矩過載）除HQ-008
